FNIRSI DPOX180H 2 az 1-ben kézi digitális foszfor oszcilloszkóp

FNIRSI DPOX180H 2 az 1-ben kézi digitális foszfor oszcilloszkóp

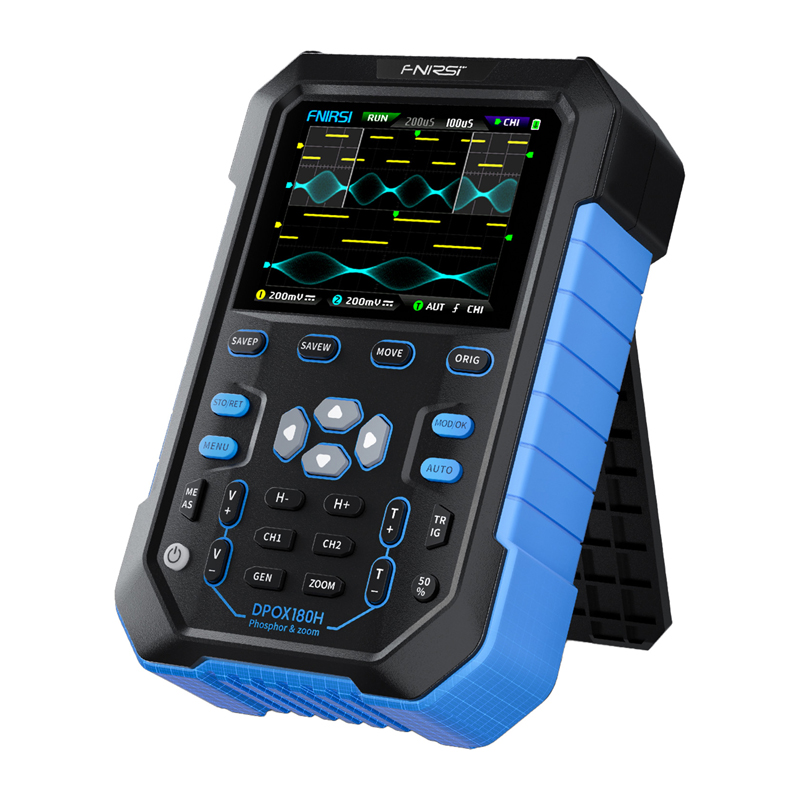

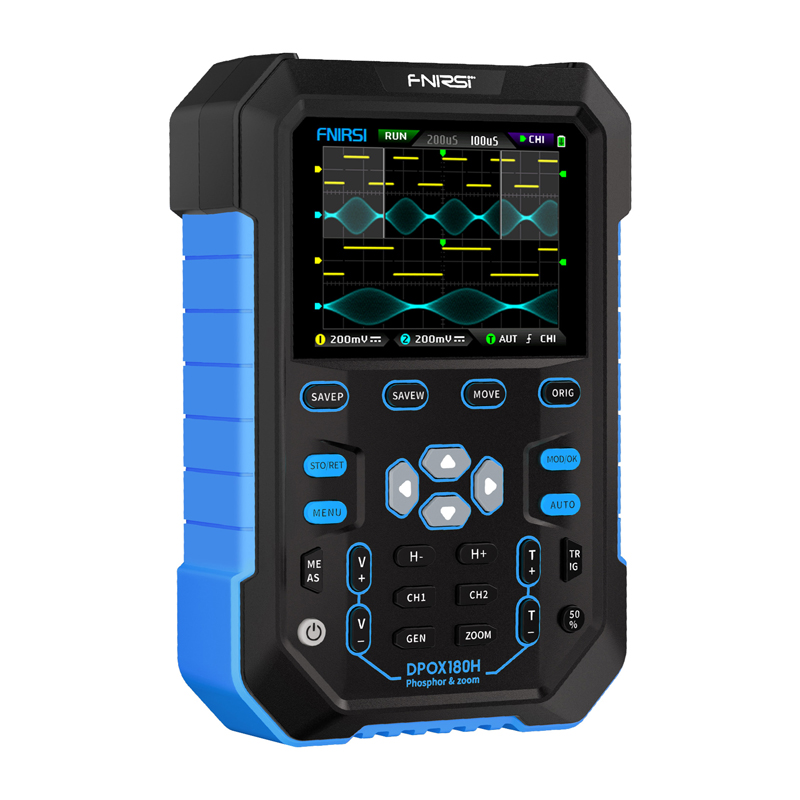

Az FNIRSI DPOX180H egy kézi digitális foszfor oszcilloszkóp (DPO), amely 180 MHz-es kétcsatornás oszcilloszkópot, 20 MHz-es DDS funkciógenerátort és fejlett jeletelemző funkciókat ötvöz. Kompakt, mobil eszközként lett kialakítva szerviz-, műhely- és laboratóriumi munkákhoz, egyetlen készülékben kínálva a magas funkcionalitást.

180 MHz sávszélesség és 500 MSPS – mérési pontosság

Az oszcilloszkóp 180 MHz (-3 dB) analóg sávszélességet és valós idejű mintavételezést kínál 500 MSPS-ig (250 MSPS kétcsatornás működés esetén). Ez lehetővé teszi a gyors élvonalak, impulzusok és nagyfrekvenciás jelek pontos reprodukcióját, ami elengedhetetlen a modern elektronikus rendszerek diagnosztizálásában.

Digitális foszfor technológia – több információ a hullámformában

A digitális foszfor technológia a fényerő skálát és a színhőmérsékletet használja a jel frekvenciájának megjelenítésére. Ez megkönnyíti a klasszikus oszcilloszkópokban láthatatlan jitter, zaj, instabilitás és ritka események észlelését.

50 000 wfms/s – nincs holtidő

A másodpercenkénti 50 000 hullámforma magas frissítési sebessége jelentősen csökkenti az akvizíciós holtidőt. Ez lehetővé teszi a rövid távú zavarok és jelanomáliák hatékony rögzítését, ami különösen fontos a kapcsolóüzemű tápegységek és a digitális buszok elemzésekor.

20 MHz-es hardveres sávszélesség-korlátozás és stabil trigger

A beépített, kapcsolható 20 MHz-es hardveres sávszűrő hatékonyan csökkenti a zajt és a magas rendű harmonikusokat. A kiterjedt triggerrendszerrel (Auto/Normal/Single, emelkedő és csökkenő él) és az adaptív triggerstabilizálással kombinálva tiszta és stabil jelképet biztosít.

FFT és X-Y mód – frekvencia- és relációs elemzés

Az FFT funkció gyors, kvalitatív előnézetet nyújt a vizsgált jel frekvenciaspektrumáról. Ezenkívül a digitális foszforral ellátott X-Y mód lehetővé teszi két csatorna amplitúdó- és fázisviszonyainak elemzését, pl. Lissajous-ábrák formájában.

Időzoom és görgetési mód

Az oszcilloszkóp 2×–1000× tartományban ZOOM időalapot kínál, amely lehetővé teszi a kiválasztott hullámforma-szegmensek pontos elemzését. A görgetési mód lehetővé teszi a lassan változó jelek folyamatos megfigyelését valós időben.

20 MHz-es DDS generátor és vágási funkció

A beépített 20 MHz-es DDS funkciógenerátor 14 hullámforma típust támogat, 1 Hz-es lépésekben állítható frekvenciával. Az egyedülálló vágási kimeneti funkció lehetővé teszi a mért hullámforma egy részének kivágását és generátor kimeneti jelként való felhasználását, akár 500 egyéni jel mentésével.

Adattárolás, megtekintés és export

A beépített 120 Mbit memóriában akár 250 hullámforma és 90 képernyőkép (BMP) is tárolható. Az adatok közvetlenül a készüléken megtekinthetők vagy USB-n keresztül számítógépre exportálhatók, a firmware pedig könnyen frissíthető.

Mobilitás, biztonság és könnyű használat

A 2,8 hüvelykes (320×240) színes IPS képernyő minden körülmények között jó olvashatóságot biztosít. A készülék egygombos automatikus konfigurációval, kurzormérésekkel, 400 V-ig terjedő bemeneti védelemmel, 3000 mAh-s Li-ion akkumulátorral (kb. 4 óra működési idő) és gyors 5 V / 2 A töltéssel rendelkezik. Az FNIRSI DPOX180H sokoldalú és biztonságos eszköz elektronikai mérnökök, szerviztechnikusok, diákok és igényes hobbisták számára.
